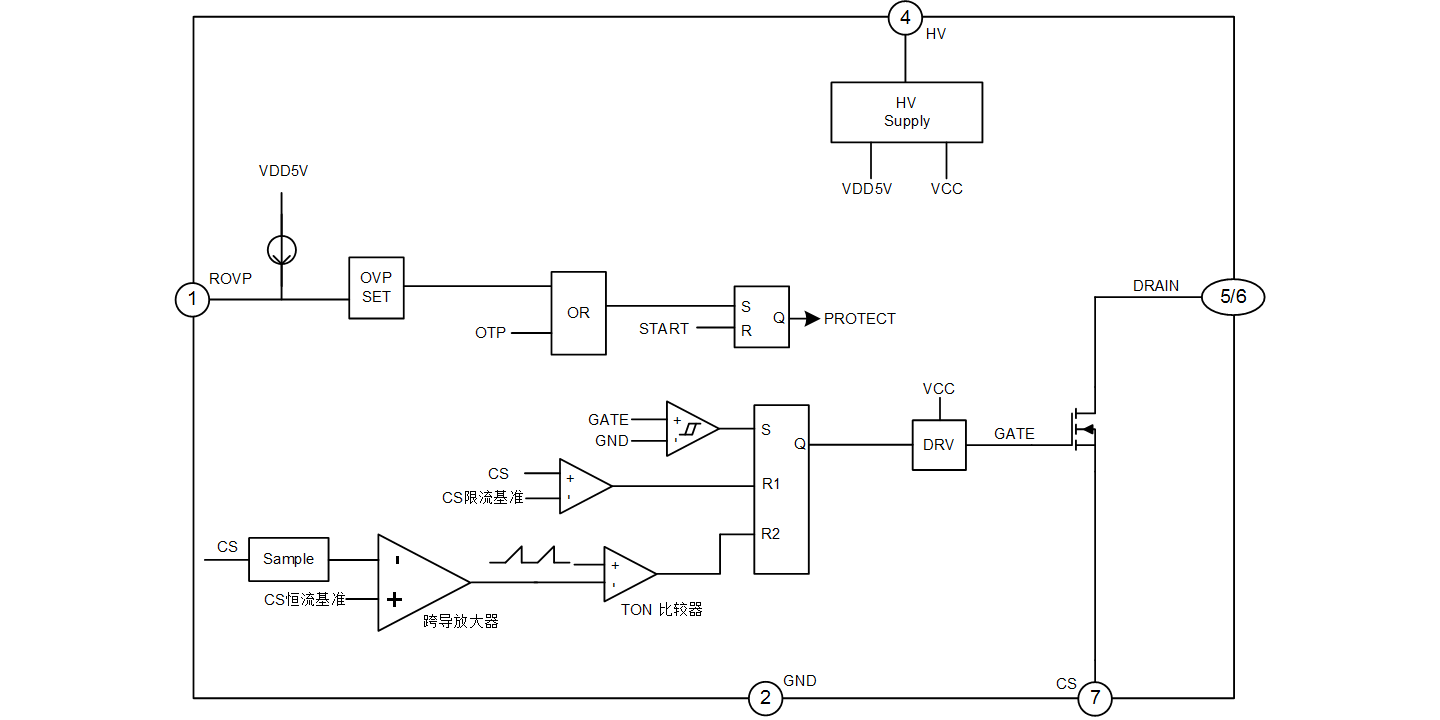

SDH790XSHT是一款专用于非隔离LED驱动的控制芯片，内置高压功率MOSFET和高压JFET。芯片采样MOS管电流进入内部，并利用内部误差放大器形成闭环反馈网络，从而达到高恒流精度和高输入/输出调整率。同时，芯片自带PFC控制，自动实现全电压范围高PF值。芯片的临界导通模式减小开关损耗，提高系统转换效率。
SDH790XSHT无需外围积分电容状态下，实现高功率因数。
SDH790XSHT无需外围VCC管脚及其对地的VCC电容。
SDH790XSHT利用ROVP管脚对输出过压保护点进行设置。
SDH790XSHT内部集成各种保护功能，包括输出开路保护，输出短路保护，逐周期过流保护，过温保护等。
SDH790XSHT具有超低的启动电流和工作电流，可在全电压输入范围内高效驱动高亮度LED。
恒流控制模式（专利）
外围无补偿电容下实现高功率因数（专利）
内置高压供电
无需外围VCC管脚和VCC电容
内置高压功率MOSFET和高压JFET
精确恒定电流（<±3%）供给LED
全电压输入范围PF>0.9
临界导通模式
LED短路保护
LED开路保护
过电流保护
内部高温降电流功能
| 产品名称 | 封装形式 | 打印名称 | 环保等级 | 包装 | 备注 |
|---|---|---|---|---|---|
| SDH7902SHT | SOP-7-225-1.27 | 7902SHT | 无卤 | 料管 | |
| SDH7902SHTTR | SOP-7-225-1.27 | 7902SHT | 无卤 | 编带 | |
| SDH7903SHT | SOP-7-225-1.27 | 7903SHT | 无卤 | 料管 | |
| SDH7903SHTTR | SOP-7-225-1.27 | 7903SHT | 无卤 | 编带 |
| 标题 | 类型 | 大小 (KB) | 日期 | 下载最新中文版本 |
|---|---|---|---|---|
| SDH790XSHT | 285 | 2022-10-25 | SDH790XSHT 简要版说明书 |
