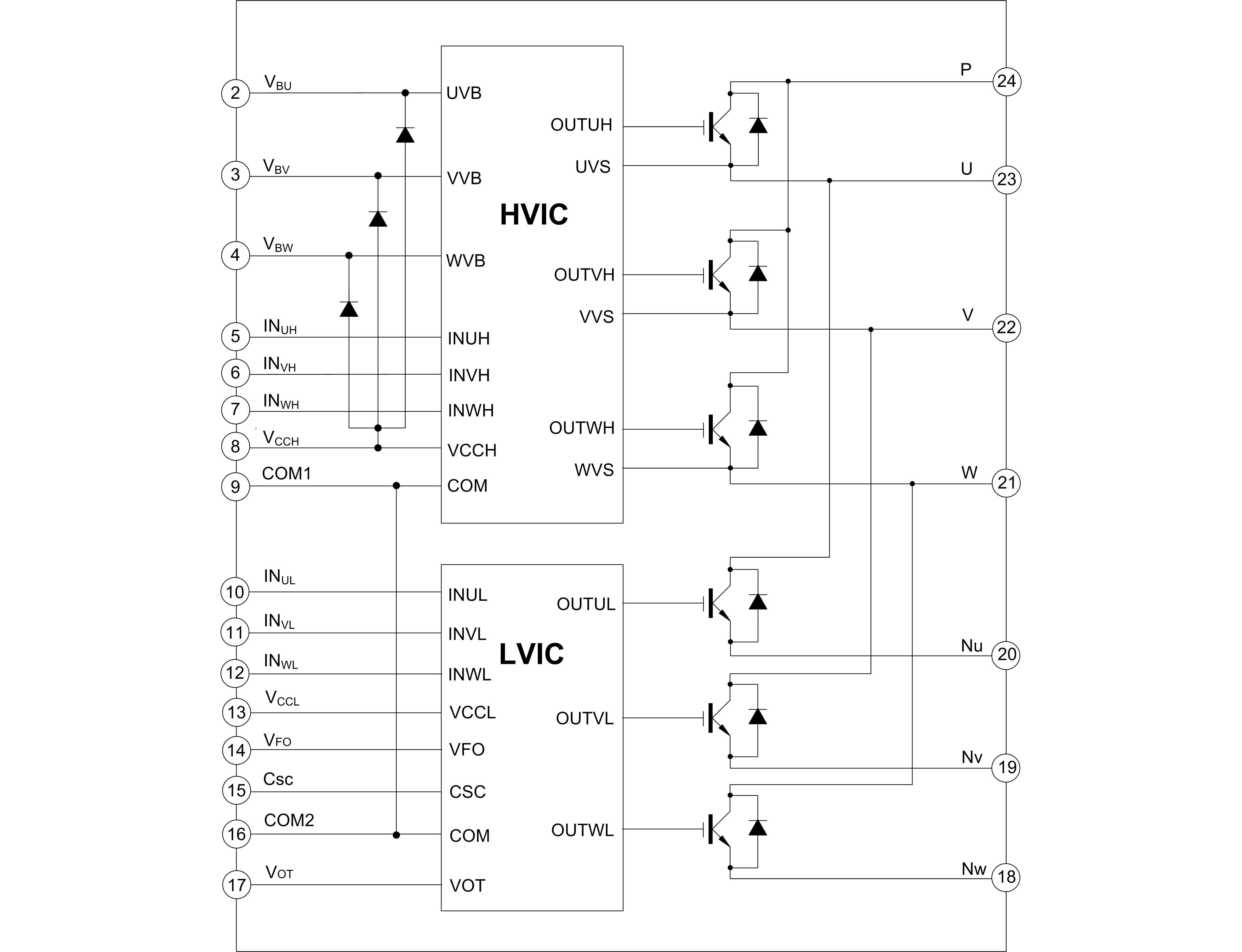

SDM30G60FB是高度集成、高可靠性的三相无刷直流电机驱动电路，主要应用于较低功率的变频驱动，如空调、变频器、伺服器等。其内置了3相全桥高压栅极驱动电路和6个低损耗IGBT管。
SDM30G60FB内部集成了欠压、短路、过温、温度监控输出等各种保护功能，提供了优异的保护和宽泛的安全工作范围。由于每一相都有一个独立的负直流端，其电流可以分别单独检测。
SDM30G60FB采用了高绝缘和易导热设计，提供了非常紧凑的封装体，使用非常方便，尤其适合要求紧凑安装的场合。
内置6个低损耗600V/30A IGBT；
内置高压栅极驱动电路(HVIC)；
内置欠压保护和过温、过流保护和温度输出；
内置带限流电阻的自举二极管；
完全兼容3.3V和5V的MCU的接口，高电平有效；
3个独立的负直流端用于变频器电流检测的应用；
报警信号：对应于低侧欠压保护和短路保护；
封装体采用 Al2O3 DBC设计，热阻极低；
绝缘级别：1500Vrms/min。
| 产品名称 | 封装形式 | 打印名称 | 环保等级 | 包装 | 备注 |
|---|---|---|---|---|---|
| SDM30G60FB | DIP-24HL | SDM30G60FB | 无铅 | 料管 |
| 标题 | 类型 | 大小 (KB) | 日期 | 下载最新中文版本 |
|---|---|---|---|---|
| SDM30G60FB | 331 | 2023-02-23 | SDM30G60FB 简要版说明书 |
